【政策解读】关于开展漫衍式光伏电能质量治理专项事情的通知

2022-05-16

浏览量：

1716

为贯彻落实总部2022年漫衍式光伏电能质量治理专项事情，，，，加速推进漫衍式光伏电能质量监测，，，，强化漫衍式光伏电能质量问题剖析治理能力，，，，提升漫衍式光伏电能质量治理事情效果，，，，助力新能源消纳和包管电网电能质量运行水平，，，，特制订漫衍式光伏电能质量治理专项事情实验计划。。。

一、事情目的

在主变、线路、台区、用户四级开展漫衍式光伏电能质量分层分级监测，，，，对接入10（20/6）千伏并网光伏的配电线路、供电区域内漫衍式光伏总容量凌驾变压器额定容量25%以上的变电站主变崎岖压侧、低压光伏总容量凌驾配变额定容量25%以上的配变低压侧，，，，以及收罗终端笼罩的光伏用户设置电能质量监测点，，，，实现漫衍式光伏规模�；尤氲谋涞缯竞团涞缣ㄇ缒苤柿考嗖�。。。

二、手艺要求

（一）监测点设置原则

漫衍式光伏主要指通过10(6）千伏及以下电压品级接入电网的光伏电源。。。为*面掌握漫衍式光伏容量、接入方法对电网电能质量的影响水平，，，，选取主变、线路、台区、用户四级开展漫衍式光伏电能质量监测。。。漫衍式光伏电能质量监测点设置原则见表1。。。

主变层级：监测规模是35、110（66）kV变电站供电区域内漫衍式光伏总容量凌驾变压器额定容量25%的变电站主变压器，，，，将相关主变高、低压侧设置为Ⅰ类监测点，，，，监测点设置在变电站内。。。

线路层级：监测规模是含10kV漫衍式光伏用户的变电站出线，，，，将相关变电站出线设置为Ⅰ类监测点，，，，监测点设置在变电站内。。。

台区层级：监测规模是低压光伏总容量凌驾配变额定容量25%的配变，，，，将相关配变关口设置为Ⅱ类监测点，，，，监测点设置在配电台区。。。

用户层级：监测规模是光伏发电装机容量凌驾2MW的专变用户，，，，将相关用户设置为Ⅲ类监测点，，，，监测点设置在用户侧。。。

表1 漫衍式光伏电能质量监测点设置原则

监测工具		设置要求	监测点类型
含漫衍式光伏的35、110（66）kV变电站	供电区域内漫衍式光伏总容量凌驾变压器额定容量25%^[1]的变电站主变崎岖压侧	必设置	Ⅰ类
含漫衍式光伏的35、110（66）kV变电站	含10kV漫衍式光伏用户的变电站出线	必设置	Ⅰ类
含低压漫衍式光伏的配电台区	低压光伏总容量凌驾配变额定容量25%^[1]以上的配变低压侧	必设置	Ⅱ类
光伏用户	光伏发电装机容量凌驾2MW的专变用户	必设置	Ⅲ类

注1：《GB/T 50865-2013 光伏发电接入配电网设计规范》划定“当光伏发电系统总容量凌驾上一级变压器供电区域内*大负荷的25%时，，，，应举行无功赔偿和电能质量专题研究”。。。

注2：凭证监测点设置原则以及漫衍式光伏接入方法和受影响节点位置等因素，，，，监测点分为以下三类：Ⅰ类，，，，变电站内设置的监测点；；Ⅱ类，，，，配电台区设置的监测点；；Ⅲ类，，，，用户侧设置的监测点。。。

（二）监测手艺架构

以电网资源营业中台为数据传输搜集枢纽，，，，买通配电物联云主站、用电信息收罗系统、配电自动化主站、谐波监测系统间数据交互通道，，，，充分验展智能融合终端、智能电表等在运装备电能质量监测功效，，，，构建漫衍式光伏电能质量监测手艺架构。。。漫衍式光伏电能质量监测系统结构包括数据收罗层、数据传输层、数据存储层和数据应用层，，，，详见图1。。。

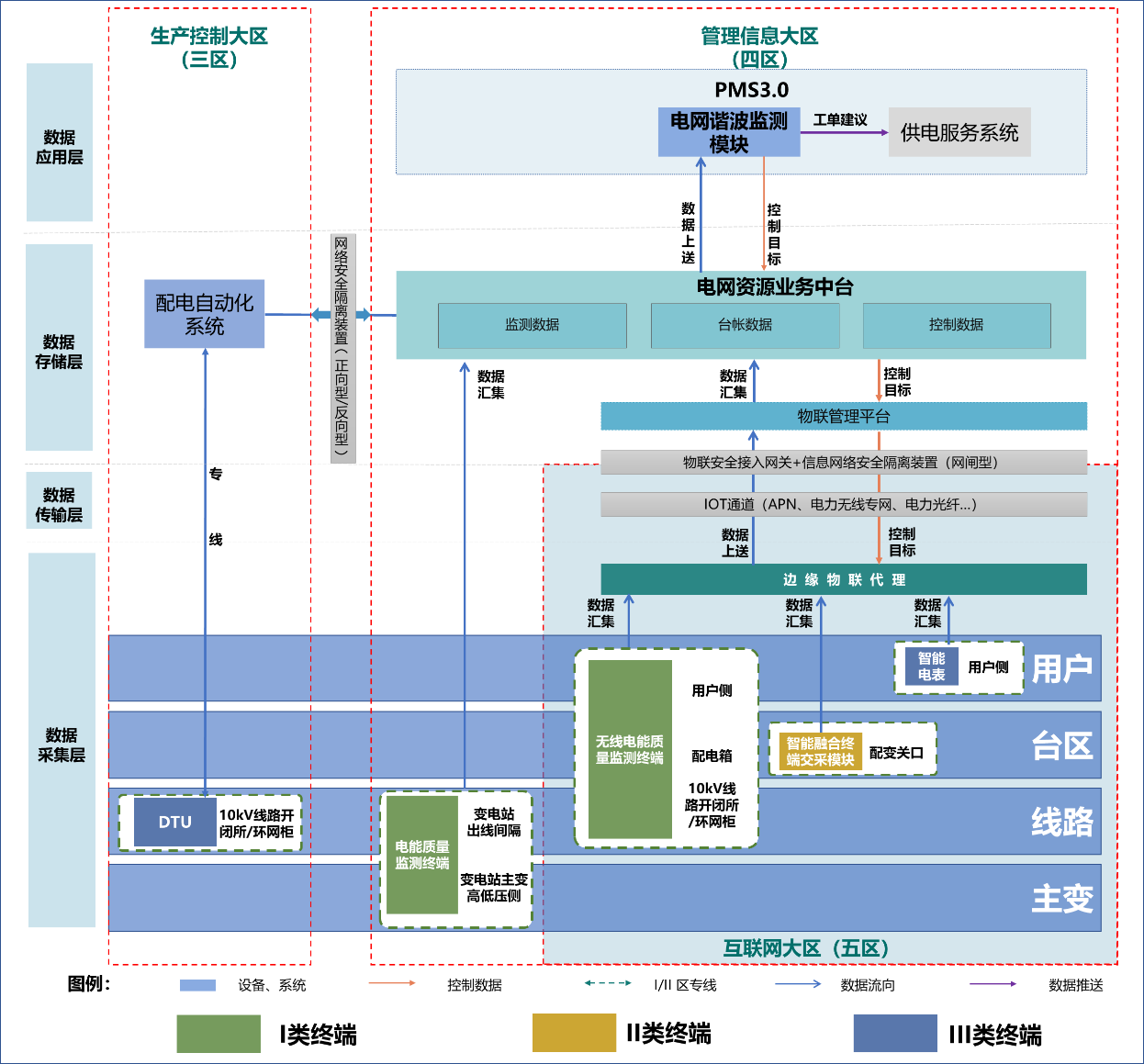

图1 漫衍式光伏电能质量监测手艺架构

其中，，，，数据收罗层是获取种种监测终端的电能质量数据，，，，用户侧接入智能电表电能质量数据，，，，台区侧接入智能融合终端数据，，，，在变电站主变和出线侧安排电能质量监测终端，，，，在线路侧接入DTU数据。。。别的，，，，无线电能质量监测终端可在用户、台区及配电线路侧收罗全量电能质量数据。。。数据传输层提供差别通讯方法的数据链路，，，，实现数据传输与信息交互。。。数据存储层以电网资源营业中台为焦点，，，，实现电能质量监测数据、种种装备和用户台帐数据的集成。。。数据应用层通过PMS3.0电网谐波监测剖析�？？？？槭迪峙涞缤缒苤柿渴莸拇娲ⅰ⒅卫怼⑼臣啤⑵饰龅裙π�。。。

（三）监测终端设置

通过设置电能质量在线监测终端、无线电能质量监测终端、台区智能融合终端、智能电表实现漫衍式光伏电能质量在线监测，，，，凭证种种监测点电能质量监测指标要求（详见表2），，，，明确种种监测装置设置要求如下：

Ⅰ类监测点：通过电能质量监测终端收罗变电站主变高、低压侧开关、母线及含有漫衍式光伏出线的电流、电压、频率、功率、三相不平衡度、谐波、波动和闪变、电压暂降、暂升和短时中止等电能质量监测数据。。。电能质量监测终端接纳61850规约通过变电站内以太网将监测数据上送至PMS3.0电网谐波监测�？？？？�。。。

Ⅱ类监测点：优先通过台区智能融合终端收罗光伏配电台区的电流、电压、频率、功率、三相不平衡度、谐波等电能质量监测数据。。。融合终端需设置交采�？？？？楹偷缒苤柿考嗖�APP，，，，监测指标的丈量要领与丈量准确度应知足Q/GDW 10650.2划定的S级要求，，，，通过4G无线传输至配电物联云主站。。。无线电能质量监测终端应知足Q/GDW 10650.2和Q/GDW 10650.3的要求，，，，接纳4G无线接入物联治理平台，，，，并上送至电网谐波监测�？？？？�。。。在未设置智能融合终端的情形下，，，，可通过存量TTU、无线电能质量监测终端等装备收罗台区电能质量数据。。。

Ⅲ类监测点：优先通过智能电表收罗光伏用户的电流、电压、频率、功率、三相不平衡度、谐波、闪变等电能质量监测数据。。。智能电表通过485通讯或电力载波传输至集中器，，，，并通过4G无线通讯将数据传输至营销用采系统。。。在电能表不具备条件的情形下，，，，可通过无线电能质量监测终端收罗用户电能质量数据。。。

表2 种种监测点电能质量监测指标要求

电能质量监测指标			Ⅰ类	Ⅱ类	Ⅲ类
稳态指标	电压有用值		必选	必选	必选
	电压误差		必选	必选	必选
	电流有用值		必选	必选	可选
	频率		必选	必选	必选
	频率误差		必选	必选	可选
	功率	有功功率、无功功率、视在功率和功率因数	必选	必选	必选
		基波有功功率、基波无功功率和基波视在功率	必选	必选	可选
		等效视在功率、等效功率因数、基波等效视在功率、非基波等效视在功率和不平衡视在功率	必选	必选	可选
	三相不平衡	电压正序、负序和零序分量，，，，电流正序、负序和零序分量	必选	必选	可选
	三相不平衡	电压负序和零序不平衡度、电流负序和零序不平衡度	必选	必选	必选
	谐波	谐波电压含有率	2～50次必选	2～13次必选	可选
		谐波电流有用值	2～50次必选	2～13次必选	可选
		电压总谐波畸变率	2～50次必选	2～13次必选	可选
		谐波功率	2～50次必选	2～13次必选	可选
		谐波相角	2～50次必选	可选	可选
		电流总谐波畸变率	2～50次必选	可选	可选
	间谐波		必选	可选	可选
	闪变		必选	可选	可选
	电压波动		必选	可选	可选
暂态指标	电压暂降		必选	可选	可选
	电压暂升		必选	可选	可选
	短时中止		必选	可选	可选
	触发纪录的电压、电流波形数据		必选	可选	可选
Ⅰ类监测点接纳专用电能质量监测终端，，，，监测终端应知足Q/GDW 10650.2和Q/GDW 10650.3的要求，，，，监测指标的丈量要领与丈量准确度应知足A级要求。。。 Ⅱ类监测点接纳具备部分电能质量指标丈量功效的非专用终端，，，，例如台区智能融合终端等，，，，监测指标的丈量要领与丈量准确度应知足Q/GDW 10650.2划定的S级要求。。。 Ⅲ类监测点接纳具备基本电能质量指标丈量功效的非专用终端，，，，例如智能电能表、光伏并网断路器、光伏逆变器、电能质量治理装备等，，，，监测指标的丈量要领与丈量准确度应知足Q/GDW 10650.2划定的S级要求。。。

（四）监测系统功效

谐波监测系统基于主变、线路、台区、用户电能质量监测数据，，，，在主站侧开展漫衍式光伏基础台账治理、监测数据剖析、智能剖析应用，，，，主要包括系统运行指标统计、稳态指标统计、暂态事务统计、基准水平评估、功率倒送导致装备重过载统计、扰动溯源定位、电能质量工单推送，，，，详细功效在谐波监测主站漫衍式光伏监测建设计划详述。。。
